法蘭密封面尺寸

作者來源:不銹鋼法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-08-20

導讀：法蘭密封面尺寸概述：以下密封面尺寸根據國家標準，化工部標準【鋼制管法蘭，墊片，緊固件】，HG/T20592-2009版本執行，該密封面尺寸適用于，所有的法蘭，包括，【PL板式平焊法蘭

法蘭密封面尺寸

概述：

以下密封面尺寸根據國家標準，化工部標準【鋼制管法蘭，墊片，緊固件】，HG/T20592-2009版本執行，該密封面尺寸適用于，所有的法蘭，包括，【PL板式平焊法蘭，WN帶頸對焊法蘭，SO帶頸平焊法蘭，IF整體法蘭，SW承插焊法蘭，Th螺紋法蘭，PJ/SE對焊環松套法蘭，PJ/RJ平焊環松套法蘭，BL法蘭蓋，BL(S)襯里法蘭蓋】.。

1，突面,凹面或凸面,榫面或槽面法蘭的密封面尺寸按圖一和表一的規定。

2，環連接面法蘭的密封面尺寸按圖二和表二的規定。

3，突面,凹面或凸面,榫面或槽面法蘭的密封面尺寸fi,f2包括在法蘭厚度C內(如圖一所示),環連接面法蘭的突臺高度E未包括在法蘭厚度C內(如圖二。所示)。

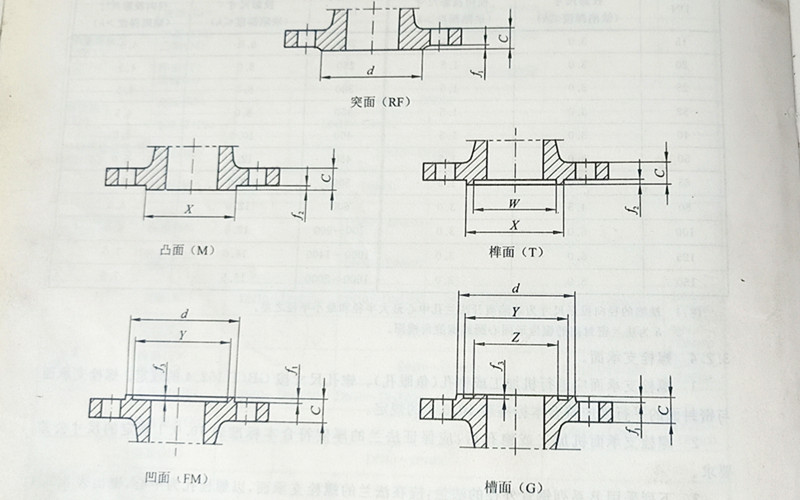

圖一

表一：【密封面尺寸表】

型號	d	d	d	d	d	d	f1	f2	f3	W	X	Y	Z
DN	2.5 壓力	0.6 壓力	10 壓力	16 壓力	25 壓力	≥40 壓力	f1	f2	f3	W	X	Y	Z
10	35	35	40	40	40	40	2	4.5	4.0	24	34	35	23
15	40	40	45	45	45	45	2	4.5	4.0	29	39	40	28
20	50	50	58	58	58	58	2	4.5	4.0	36	50	51	35
25	60	60	68	68	68	38	2	4.5	4.0	43	57	58	42
32	70	70	78	78	78	78	2	4.5	4.0	51	65	66	50
40	80	80	88	88	88	88	2	4.5	4.0	61	75	76	60
50	90	90	102	102	102	102	2	4.5	4.0	73	87	88	72
65	110	110	122	122	122	122	2	4.5	4.0	95	109	110	94
80	128	128	138	138	138	138	2	4.5	4.0	106	120	121	105
100	148	148	158	158	162	162	2	5.0	4.5	129	149	150	128
125	178	178	188	188	188	188	2	5.0	4.5	155	175	176	154
150	202	202	212	212	218	218	2	5.0	4.5	183	203	204	182
200	258	258	268	268	278	285	2	5.0	4.5	239	259	260	238
250	312	312	320	320	335	345	2	5.0	4.5	292	312	313	291
300	365	365	370	378	395	410	2	5.0	4.5	343	363	364	342
350	415	415	430	428	450	465	2	5.5	5.0	395	421	422	394
400	465	465	482	490	505	535	2	5.5	5.0	447	473	474	446
450	520	520	532	550	555	560	2	5.5	5.0	497	523	524	496
500	570	570	585	610	615	615	2	5.5	5.0	549	575	576	548
600	670	670	685	725	720	735	2	5.5	5.0	649	675	676	648
700	775	775	800	795	820		2
800	880	880	905	900	930		2
900	980	980	1005	1000	1030		2
1000	1080	1080	1110	1115	1140		2
1200	1280	1295	1330	1330	1350		2
1400	1480	1510	1535	1530			2
1600	1690	1710	1760	1750			2
1800	1890	1920	1960	1950			2
2000	2090	2125	2170	2150			2

注意：以上空白區域，表示不符合要求沒有國家執行標準尺寸。

環連接面的密封面尺寸表

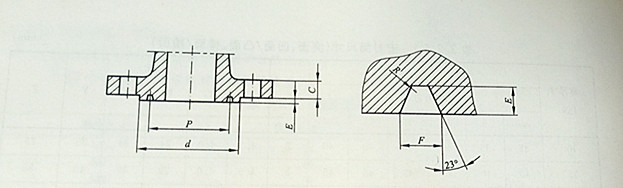

環連接面的密封面結構

密封面尺寸表二

規 格型號	PN 63 壓力	PN 63 壓力	PN 63 壓力	PN 63 壓力	PN 63 壓力	PN 100 壓力	PN 100 壓力	PN 100 壓力	PN 100 壓力	PN 100 壓力	PN 160 壓力	PN 160 壓力	PN 160 壓力	PN 160 壓力	PN 160 壓力
DN	密封面外直徑 d	槽中心直徑 P	密封面高度以及槽深度 E	梯形槽寬度 F	曹內 圓角 R	密封面外直徑 d	槽中心直徑 P	密封面高度以及槽深度 E	梯形槽寬度 F	曹內 圓角 R	密封面外直徑 d	槽中心直徑 P	密封面高度以及槽深度 E	梯形槽寬度 F	曹內 圓角 R
15	55	35	6.5	9	0.8	55	35	6.5	9	0.8	58	35	6.5	9	0.8
20	68	45	6.5	9	0.8	68	45	6.5	9	0.8	70	45	6.5	9	0.8
25	78	50	6.5	9	0.8	78	50	6.5	9	0.8	80	50	6.5	9	0.8
32	86	65	6.5	9	0.8	86	65	6.5	9	0.8	86	65	6.5	9	0.8
40	102	75	8	12	0.8	102	75	8	12	0.8	102	75	8	12	0.8
50	112	85	8	12	0.8	116	85	8	12	0.8	118	95	8	12	0.8
65	136	110	8	12	0.8	140	110	8	12	0.8	142	110	8	12	0.8
80	146	115	8	12	0.8	150	115	8	12	0.8	152	130	8	12	0.8
100	172	145	8	12	0.8	176	145	8	12	0.8	178	160	8	12	0.8
125	208	175	8	12	0.8	212	175	8	12	0.8	215	202	8	12	0.8
150	245	205	8	12	0.8	250	205	8	12	0.8	255	205	10	14	0.8
200	306	265	8	12	0.8	312	265	8	12	0.8	322	275	11	17	0.8
250	362	320	8	12	0.8	376	320	8	12	0.8	388	330	11	17	0.8
300	422	375	8	12	0.8	505	420	11	17	0.8	456	580	14	23	/
350	475	420	8	12	0.8	565	480	11	17	0.8					/
